朗邁防水課堂丨防水涂料施工常見七大問題解析

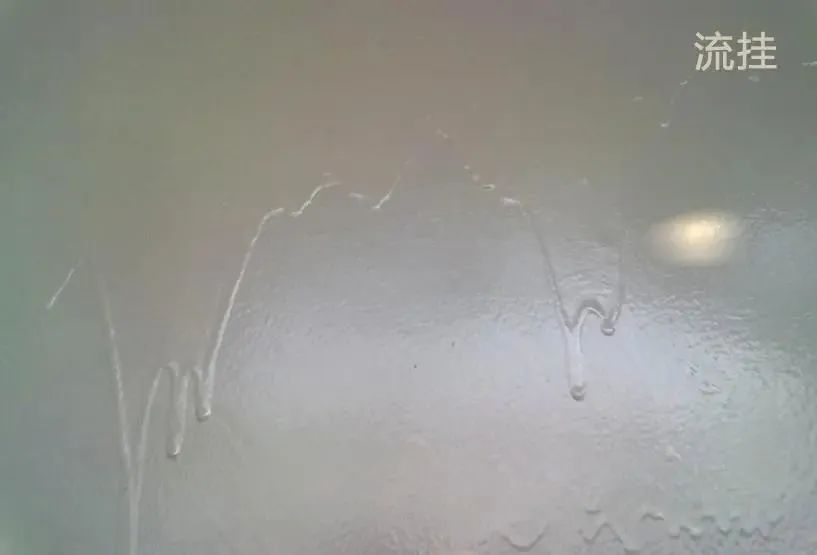

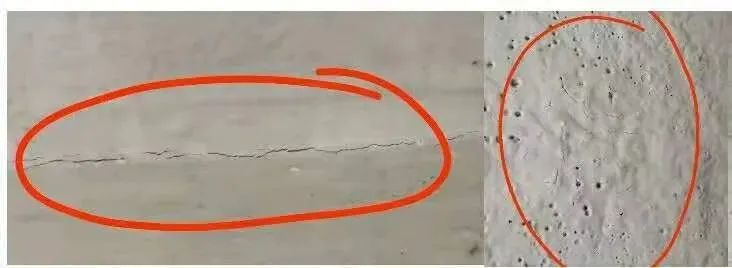

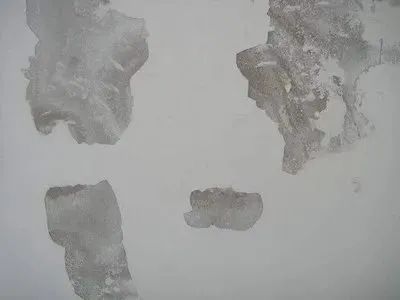

流掛是指涂料施工以后涂膜表面留有涂料流淌痕跡或斷紋的現(xiàn)象，常見于JS防水涂料立面施工。 一次性涂刷過厚或涂刷區(qū)域過度集中。 立面施工時推薦涂刷三遍以上達到1.5mm。施工時，輥筒的移動方向不能在同一條直線，適當(dāng)攤薄，豎向涂刷之后可再次橫向涂刷，即可避免大多數(shù)的流掛問題。 涂料與基層脫落是指涂料施工以后容易從基層剝離下來，特別是整片的脫落，尤其以立面脫落造成危害較大。通常以夏天施工防水涂料最為多見。 主要是基層疏松多土，或基層表面的強度低于涂料與基層的粘接強度，施工時沒有充分潤濕基層或沒有打底。 在施工時，預(yù)先涂刷一層基層處理劑，或者將防水涂料調(diào)稀打底。基層處理劑可提高基面表層強度，涂料調(diào)稀打底可提高材料與基層的粘接強度。 實驗數(shù)據(jù)表明，打底可提高涂料與基層的粘接強度，并且可以明顯提高涂層與基層的滿粘率。 涂料施工以后平面出現(xiàn)的裂紋類型主要為龜裂、細長條或三角口，陰角出現(xiàn)的裂紋通常為細長的直線，大范圍出現(xiàn)。裂紋主要出現(xiàn)在水泥基防水涂料中。

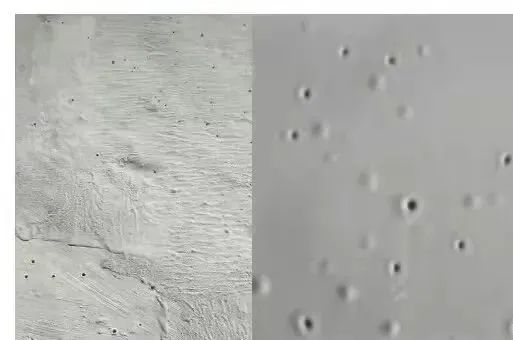

平面開裂的原因為： 1、基層疏松或浮土較多，與基層粘不住，涂料固化過程中出現(xiàn)收縮開裂； 2、基面有明水直接施工，出現(xiàn)龜裂的現(xiàn)象。陰角開裂的主要原因是陰角沒有做圓弧處理，導(dǎo)致陰角部位材料厚度較大，干燥不均勻出現(xiàn)收縮開裂。 在施工前，徹底清掃基層至干凈，如果有疏松的部位，需用砂漿或堵漏王產(chǎn)品修復(fù)。之后徹底潤濕基面，并保持潮濕無明水狀態(tài)，最好進行打底處理，可以避免起泡、針孔、開裂等問題。 陰角部位在施工之前需抹直徑＞5cm的圓弧，并注意在陰角部位薄涂。 材料施工以后出現(xiàn)很多密密麻麻的小孔，局部會出現(xiàn)起鼓的情況。常見于水泥基防水涂料和單雙組分防水砂漿以及滲透結(jié)晶型防水涂料，甚至可延伸至所有的涂料。

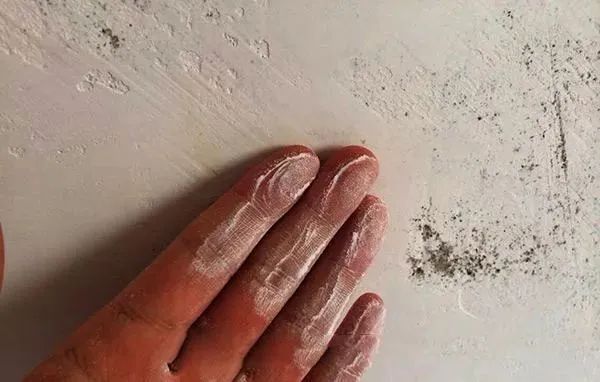

混凝土或基層在吸水時，水進入混凝土或基層內(nèi)部，如果基層含氣量較高，水會將基層內(nèi)的空氣頂出，形成氣泡。此時如果涂料或砂漿涂覆在基層上，氣泡破開則變成針孔缺陷，氣泡不能破開，則造成起鼓問題。 在施工前，徹底潤濕基層至飽和狀態(tài)。對于JS、丙烯酸涂料等來說，可預(yù)先將材料調(diào)稀打底，封閉基層的小孔。 對于K11/砂漿相關(guān)產(chǎn)品來說，潤濕基層至飽和是最實用的方案。 此外，無論是涂料還是K11/砂漿類產(chǎn)品，均可通過涂刷基層處理劑的方式來解決此類問題。 材料施工固化以后，手摸材料表面會往下掉砂子，手上會沾滿灰塵，材料表面強度不高。此問題常見于K11/砂漿產(chǎn)品和水泥基滲透結(jié)晶型防水涂料。 通常為水灰比配比錯誤導(dǎo)致，也有可能是材料在固化之前收到水的沖淋導(dǎo)致。 一般情況下，雙組分砂漿按照包裝組合配料，可適當(dāng)加入不超過液料20%的水，以施工方便為宜；單組分砂漿產(chǎn)品以水：砂漿=21~23:100的比例為宜；水泥基滲透結(jié)晶型防水涂料以水：結(jié)晶=0.3:1的比例為宜。在此范圍可適當(dāng)波動，但不允許超出廠家規(guī)定的范圍。 材料施工以后長時間（一周或更長）不固化，或者材料表面干燥，閉水試驗時整個涂層全部起皺、起鼓等。常見于丙烯酸酯防水涂料施工。 丙烯酸酯防水涂料依靠水分揮發(fā)固化，如果施工空間密閉、空氣濕度較大，且空氣不流通，就會出現(xiàn)長時間不能完全固化的現(xiàn)象。 在密閉空間或濕度較大時，避免使用丙烯酸酯防水涂料；如果已經(jīng)施工，可采取加速空氣流通、提高環(huán)境溫度等方式來促進涂層固化。 如果是由于材料沒有固化導(dǎo)致閉水試驗出現(xiàn)起皺、起鼓等問題，則需將整個防水層全部鏟掉，選擇雙組分的涂料進行施工。
瀏覽：2793次
時間：2022年04月07日
導(dǎo)語
在防水涂料工程施工中，很多人會覺得這太簡單了，無非就是涂涂抹抹，一點不難。其實要想完美做好這道工序，保證后期不漏不滲，每一步驟都是非常重要的，除了選購質(zhì)量有保障的防水涂料，還要了解防水涂料特性，講究工藝工法，更要認真細致，重視施工操作的每一處細節(jié)，才能夠讓防水工程做的更好，真正滴水不漏，萬無一濕。
01 · 立面施工流掛
定義：
產(chǎn)生原因：
解決方案：
02 · 涂料與基層脫落
定義：
產(chǎn)生原因：
解決方案：
03 · 涂料平面與陰角開裂
定義：
產(chǎn)生原因：
解決方案：
04 · 針孔與起鼓
定義：
產(chǎn)生原因：
解決方案：
05 · 掉砂與起粉
定義：
產(chǎn)生原因：
解決方案：

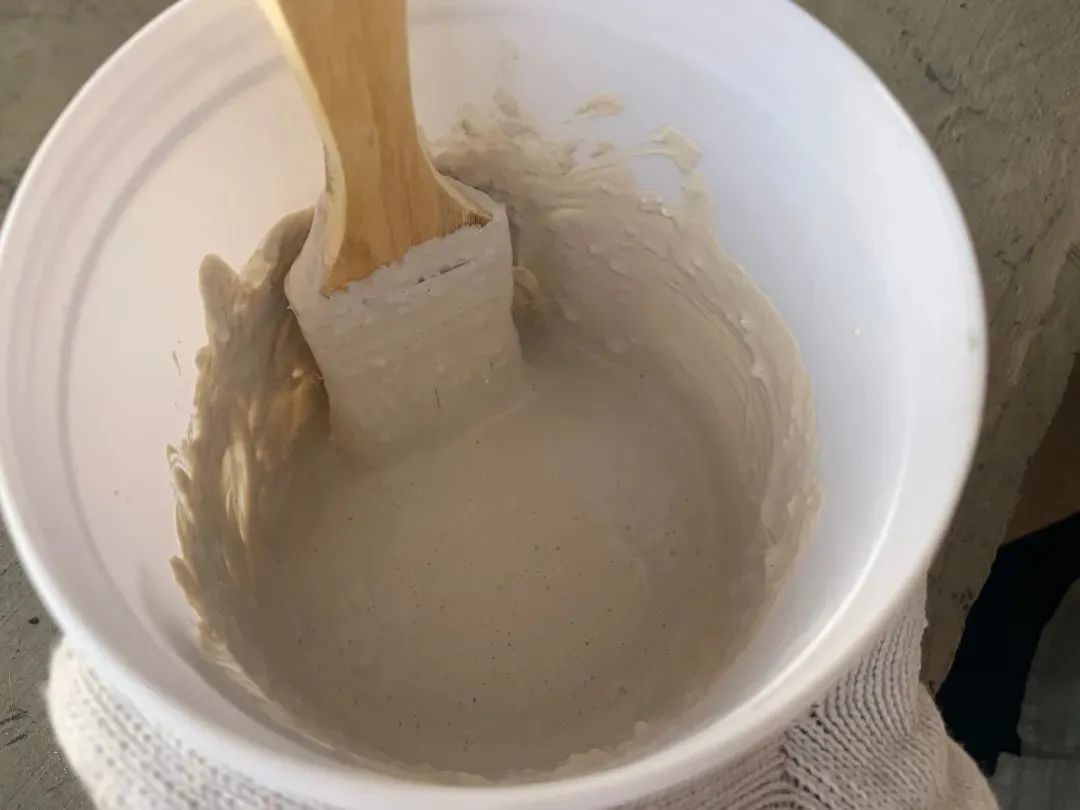

06 · 攪拌后沉淀
07 · 長時間不固化
定義：
產(chǎn)生原因：
解決方案：
總機：
傳真：+86-0755-88308339
郵件：
Q Q： 66666669990
